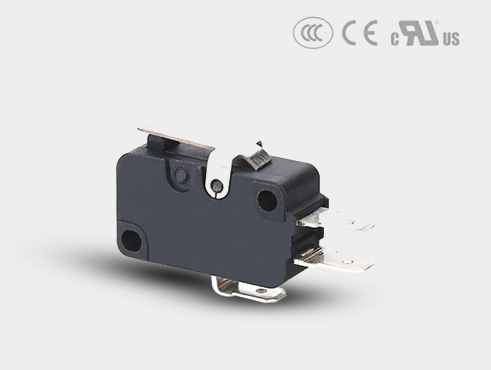

短杠桿型 R2V-161Y-1C25
特點：
在原RV型開關基礎上改良設計，增加了自結式連接。
可選擇外置或內置的杠桿安裝方式。
電流規格、傳動形式、接觸形式、端子規格、動作壓力等，依然多種豐富，可根據用戶要求定制特殊規格的開關。
|
①額定工作電流 21：AC250V 20（4）A 16：AC250V 16（3）A 11：AC250V 11（3）A 6：AC250V 6（2）A 01:AC125V 0.1A |
②觸點間距 無標記：1mm（F Gap） G：0.5mm（G Gap） |
|
③傳動形式 無標記：按鈕型 1：短杠桿型 2：杠桿型 3：長杠桿型 4：R形杠桿型 5:滾輪短杠桿型 6：滾輪杠桿型 X：客戶定制杠桿型（詳見客戶檔案） |
④傳動杠桿的安裝位置 無標記：內置安裝 Y：外置安裝，離按鈕位置遠 J：外置安裝，離按鈕位置遠 |
|
⑤接觸形式 1：切換型（SPDT） 2：常閉型（SPST-NC） 3：常開型（SPST-NO） |
⑥端子規格 A：焊接/插銷共用#4.8端子 C2：插銷#4.8端子（英制#187） C：插銷#6.3端子（莢制#250） B：螺釘固定端子 E：焊接端子 |
|
⑦操動所需******壓力OF （均為按鈕型的數值） 5：1 96N（200gf） 4A：1.23N（130gf） 4：0.98N（100gf） 3：0.49N（50gf） 2：025N（25gf） |
⑧特別代碼 無標記標準（常規） H：耐高溫（125℃） T：特別定制（見客戶要求） |
